iSシリーズの取付方法(シンク下)

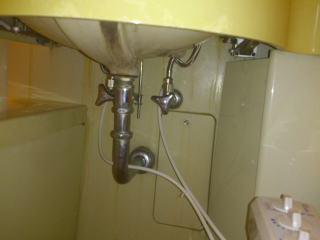

ユニットバス内にシンクやカウンターの上に載っている手洗いカランがある場合、その下側から取水します。

作業前に!

 ・必ず部屋の給水・給湯バルブを閉めてください。(止水栓を閉めてください) 一般的なアパートやマンションの場合は水道メーターの横にあります。

・モンキーレンチ、プライヤーなどをご用意ください。


作業内容は主に2つ。3点式ユニットバスのシンク下・カウンター下側と便器回りです。

   @必ず水栓のハンドルを全開にして、湯・水が止まっている事を確認

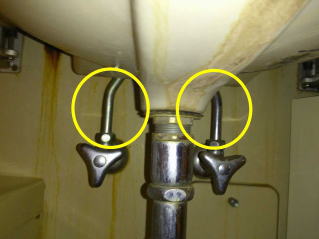

給水配管/給湯配管を取り外し。ねじ山などに残っている古いパッキン、サビは取り除きます。

【注意】配管取り外しの際は必ず配管を固定して、ナットをゆっくり回してください。急激に強い力を加えると最悪の場合配管が折れる可能性があります。特に築30年を超えるような建物はご注意ください

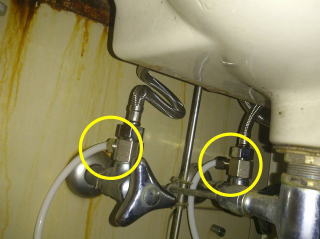

   A分岐金具+フレキホースを取付。分岐金具に給水・給湯用ホースを取付。ネジをしっかり締め上げます。
   B分岐金具にパッキンを忘れずに。
  C次は便座回り。
   D便座裏のピンを取り外し。ゆっくり慎重にしないとピンが折れてしまいます。注意!

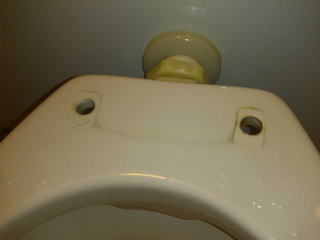

   E便座を外した便器を吹き上げます。汚れが溜まりやすい箇所なので取付前に清潔にしましょう。

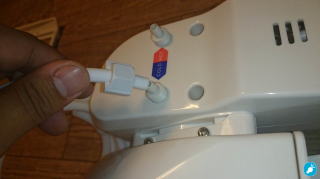

   FiS-100操作部裏側に給水・給湯ホースを接続

【注意】湯と水を間違えずに!ホースには少し余裕を持たせて!

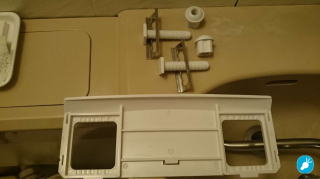

   GiS-100本体裏側から取付プレートを取り外し。

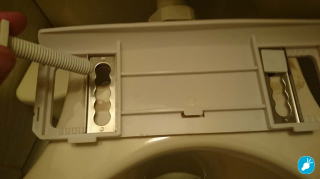

   H取付プレートを便器に当てて、金属留め具をセット。上からピンで留める(2箇所)

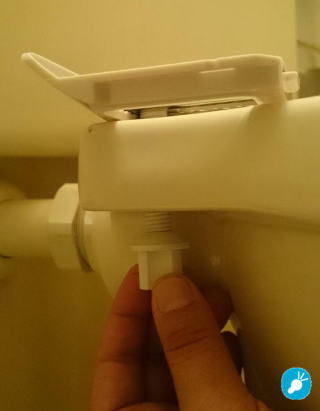

    I2本のピンをセットの樹脂ナットで締めていく。
【注意】
ナットの向きは尖っている山側を便座の穴に入るように

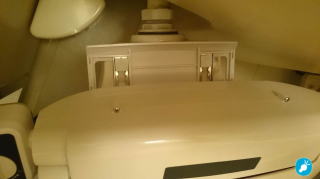

    J取付プレートに本体を取付。本体に取付プレートを差し込むイメージで本体を動かす。本体が動かなくなるまでしっかり固定
   Kもう一度、便座が固定されているか確認
  【これで完成です】 通水する前にもう1回確認です。
1.分岐金具と配管はしっかりねじを締めてあるか
2.給水/給湯ホース(白)はしっかり締めこまれているか?
 ※iS-100本体側/分岐金具側の両方確認
3.iS-100本体は便器に固定されているか?
 【通水】水道の元栓をゆっくり開けて、水漏れがないか確認
 水漏れ箇所があればナット・ねじをゆっくり締め直す

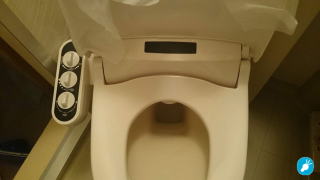

 iS-100本体の動作確認をして完成!
